盤内スペースの有効活用による省スペース化

コストダウンを実現する電気設計技術者のための制御設計技術小冊子

制御盤の中板のみに部品取り付け

制御盤の中板のみに部品を取り付けているため、盤自体が大きくなってしまっています。

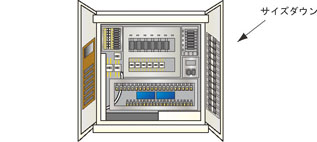

サイズダウン

中板だけでなく、普段使用していない扉面のスペースを利用して部品を取り付ければ制御盤自体を小型化することが可能です。また、完成後の改造の際に十分なスペースが盤内に無いときも利用できます。

既に正面の中板部に十分な追加スペースが無くなっているにも関わらず、回路の追加等が発生したとき、中板側面部のスペースを利用すれば、空間を有効活用でき省スペース化に繋がります。
