多芯ケーブルのコネクター化①

ビフォー

多心ケーブル施工

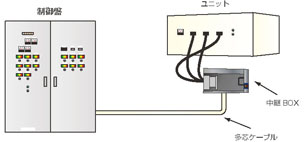

中継ボックスから制御盤間において、ケーブルを多芯ケーブルにて施工しています。
末端を圧着端子にて接続しており、仮施工→バラシ→本設置があるような場合は、テスト・修正も含め工数が膨大になります。

アフター

ケーブルコネクタ化 ケーブルコネクタ拡大

制御盤間のケーブルをコネクタ化することで、工数削減が可能になります。
再設置を伴う場合でも誤配線がなくなり、テストも必要なくなります。

従来は圧着端子にネジ止めを行い接続していたが、ケーブル端末をコネクター化することにより、ワンタッチで接続でき、末つきや復旧の際も現場の工数を削減できます。
